TSJA油浸式感應調壓器工作原理

          TSJA油浸式感應調壓器原理與三相繞線式異步電機相同,工作原理就是轉子被堵住的異步電機,定子和轉子繞組都是三相的,轉子靜止的異步電動機實質上就相當于一臺變壓器。在變壓器中，一、二次繞組的感應電勢E1、E2是由同一個交變磁場產生的，在繞組匝數一定的情況下，其大小是一定的，它們之間的相位關系是固定的。在轉子靜止的異步電動機中，定子繞組和轉子繞組中的感應電勢E1、E2是由同一個空間旋轉磁場產生的，在繞組有效匝數一定的條件下，其大小也是固定的，但它們之間的相位則由定子繞組和轉子繞組的空間相對位置來決定。通過蝸輪蝸桿改變轉子的相對位置(移動一定的角度)，從而改變定子、轉子感應電勢的相位，達到無極、平滑地調節電壓。

         當定子繞組接入三相電源后，在繞組中流過三相電流并在氣隙中產生以同步轉速n1的旋轉磁場φ，該磁場在定子繞組和轉子繞組中分別產生感應電動勢  這兩個電勢間的相位則決定于定、轉子之間的相對位置。轉子a相繞組的軸線與定子A相繞組的軸線重合時，α＝0，此時旋轉磁場在定子和轉子繞組中的感應電動勢同相位。當轉子a相繞組順著旋轉磁場移動一個角度α時，旋轉磁場將先切割定子A相繞組，經過α電角度后才切割轉子a，所以E2落后E1一個相應的電角度α。

        變壓器的公共繞組置于定子上，星形接線，作為變壓器原邊。二次繞組置于轉子上，作為變壓器副邊。電壓加在定子繞組上，定、轉子繞組串聯后得到輸出電壓。 輸出電壓的大小    調節轉子的空間位置以改變α角，就可以平滑地調節二次側輸出電壓的大小。在調節輸出電壓大小的同時，它在相位上也發生了一些移動（β角）?！井敹ㄗ永@組和轉子繞組的有效匝數（NKr）相等時，即E2=E1≈U1（或Ke＝1），U2可在0～2U1范圍內調節】

【油浸感應式電動調壓器原理說明】

一般原理及結構說明

1、調壓器由器身（包括頂蓋、底座、定子、轉子）、油箱、傳動控制機構三大部分組成。

2、調壓器負載電壓的調節是依賴于轉子與定子間相對位置轉動而改變定、轉子繞組感應電動勢的相位（三相）幅值（單相）以達到調節輸出電壓的目的。

3、傳動控制有手控和電動控制兩種。均籍齒輪上的耦合機構來實現轉子轉動。限位開關限制了轉子的轉動范圍在180°之內。 為防止過載或短路時傳動控制機構的損壞，設有保險切斷螺栓。

4、自動調壓器是一個特殊參數的調壓器與控制器組成?？刂破饕哉{壓器輸出電壓為信號與所需整定電壓值比較，與比較值的“+”或“一”為信號驅動電機“正”與“反”轉來改變調壓器以輸出電壓值，一直到輸出電壓值與整定電壓值相等（即到所需誤差范圍）為止。

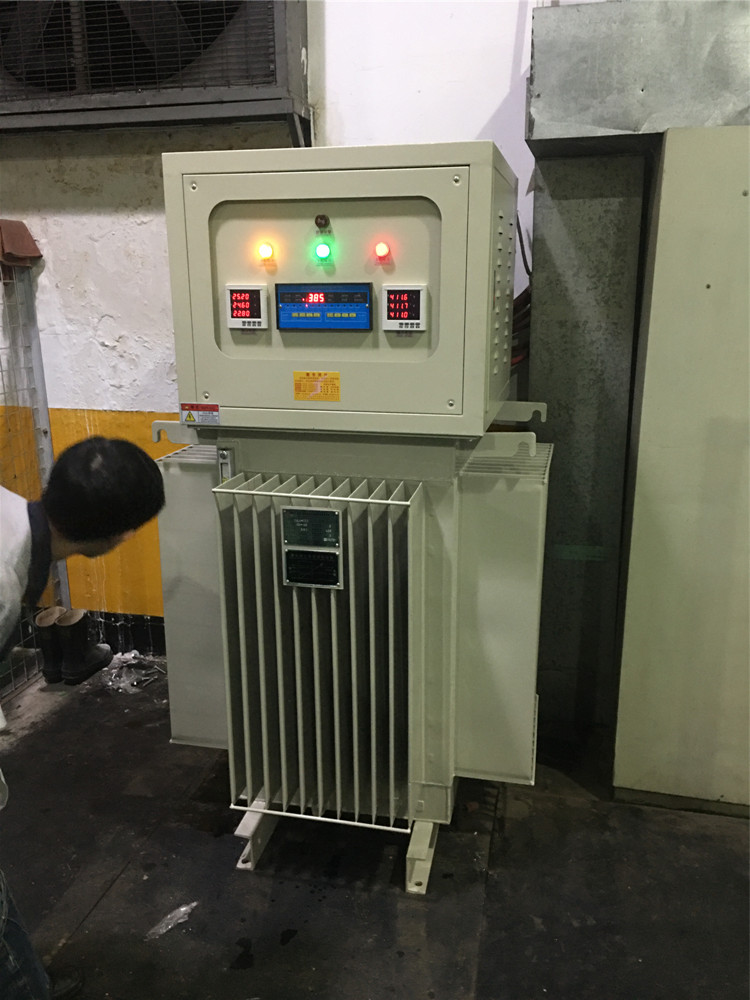

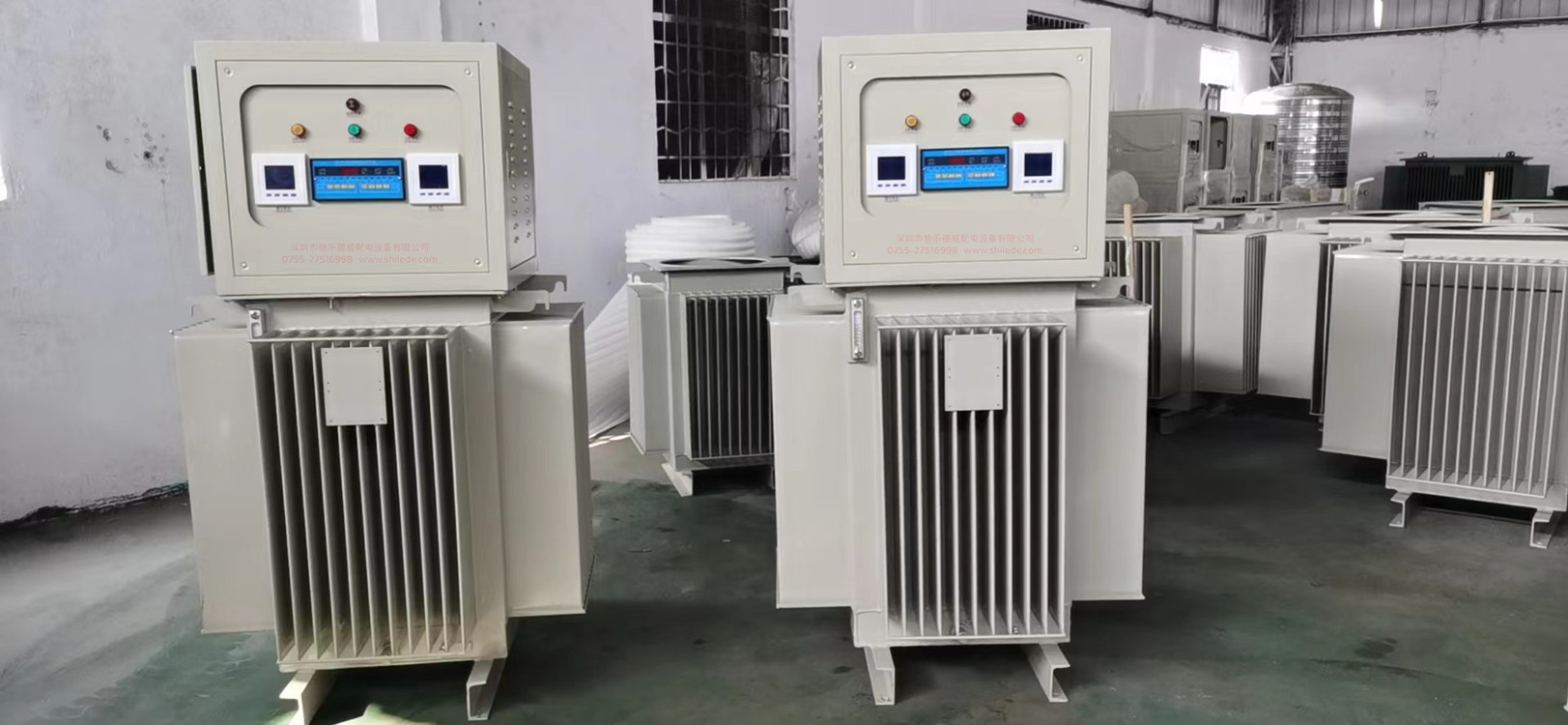

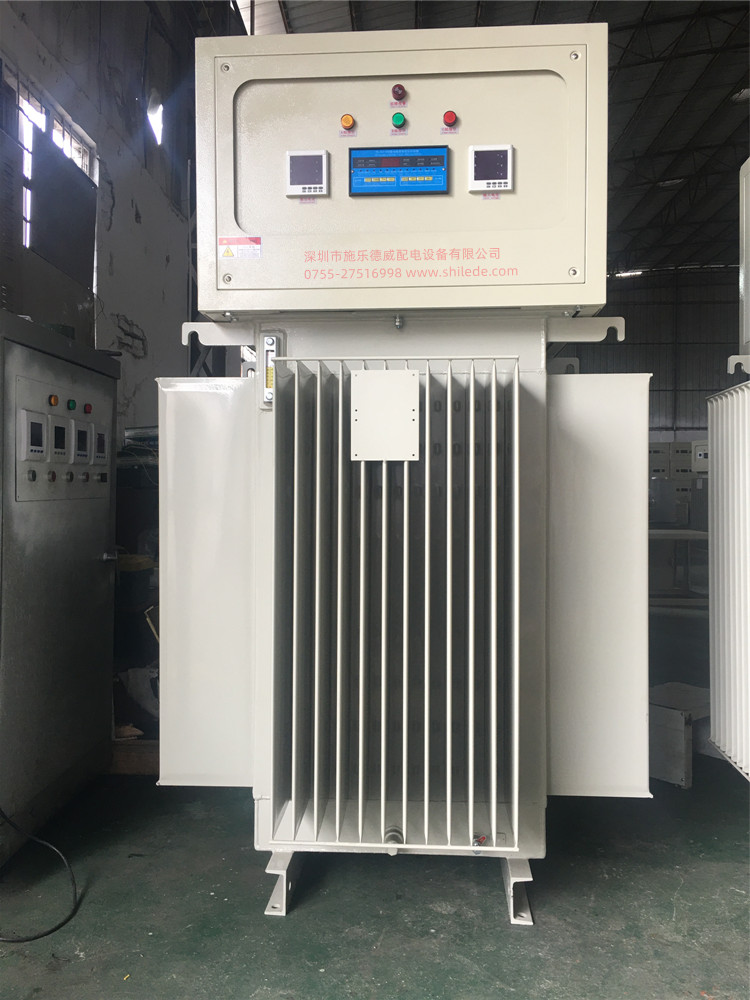

大功率油浸感應式穩壓器

◆ 產品型號：TNSJA-100KVA~3600KVA 可選型
◆ 輸入電壓: 380V ±20% （315V~456V）
◆ 輸出電壓: 380V
◆ 穩壓精度: 380V ±1~2%
◆ 反應速度: ≤1~3s （當輸入電壓變化10%）
◆ 相    數: 三相
◆ 頻    率: 50Hz ~ 60Hz
◆ 效    率: ≥98%
◆ 功率因素: 0.8
◆ 絕緣電阻: ≥5MΩ
◆ 散熱方式: 自然冷卻/油冷
◆ 保護功能: 具有過壓/欠壓/缺相/防雷保護
◆ 產品優點: 防雨/防塵/免維護/持久耐用/負載能力強
◆ 產品類型: 無電刷感應式穩壓電源
◆ 調壓方式: 全自動穩壓/手動調壓（兩用）
◆ 品    牌: 施樂德威

產品詳細信息

◆適用場所：

廣泛用于各大中小企業全廠、生產車間、配電房、印刷設備、大型機械設備、工業自動化設備、注塑機、鍍膜機、建筑工地、隧道施工、礦山開采、郵政、機場、碼頭、辦公大樓、尤其對電網波動大電壓不穩定、線路遠、負載壓降大等弱電場所。
◆產品概述：
TNSJA系列智慧型油浸式感應穩壓器，采用鼠籠式結構，由定子線圈和轉子線圈浸泡在油桶里，此款穩壓電源與其它型號的穩壓器相比較，具有更大容量，過載能力強，效率高，持久耐用。當外界電網波動時或負載壓降變化時穩壓控制板系統采集取樣外界電壓通過DSP實時檢測，驅動伺服電機來傳動轉子中心軸改變定子線圈和轉子線圈電壓值，輸使出電壓達到380V穩定狀態。
◆產品特性：

1.無電刷,過載能力強,抗沖擊；
2.能夠在惡劣環境在正常工作；
3.防雨,防塵,免維護；

4.散熱效果好,油冷卻；

◆訂貨須知：

1.訂貨時應說明產品型號、容量、額定輸入電壓、輸出電壓；
2.如有特殊要求請說明，可按用戶要求設計生產；
